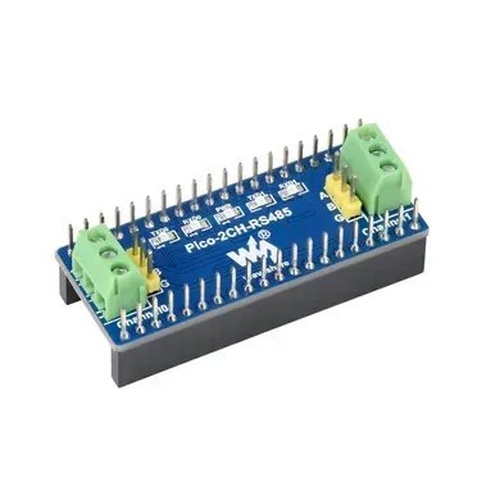

Плата розширення Raspberry Pi Pico 2-Channel RS485 HAT (19717) – 2-канальний модуль RS485 для Raspberry Pi Pico, що включає приймач RS485 SP3485 з використанням шини UART. Він оснащений стандартним роз'ємом (Female Pin Header) для підключення Raspberry Pi Pico та штекерним роз'ємом для підключення інших модулів.
Увага: Raspberry Pi Pico та Pico-LCD-1.14 наведені тільки для демонстрації і в комплект поставки не входять.
Основні особливості:
- Стандартний роз'єм Raspberry Pi Pico, підтримує серію Raspberry Pi Pico
- Використовуючи шину UART, легко конвертувати UART в RS485 і навпаки
- Постачається з ресурсами для розробки та керівництвом (приклади Raspberry Pi Pico C/C++ та MicroPython)
Технічні характеристики:
| РОБОЧА НАПРУГА | 3.3V | RS485 ТРАНСИВЕР | SP3485 |
|---|---|---|---|
| ШИНА ЗВ'ЯЗКУ | UART | ШВИДКІСТЬ ПЕРЕДАЧІ | 300~500000bps |
Елементи плати:
- Інтерфейс шини RS485 2-канальний RS485
- Індикатори стану UART
RXD0/TXD0: індикатори RX/TX каналу 0
RXD1/TXD1: індикатори RX/TX каналу 1 - Індикатор живлення
- Приймач RS485 SP3485
- SMAJ12CA діодна матриця придушення перехідних процесів
- Роз'єм Raspberry Pi Pico
Призначення роз'ємів:
Габаритні розміри: 52.5мм х 21мм
Інформація для розробників (Wiki):
В комплекті поставки:
- Плата розширення Pico-2CH-RS485 x1
Вага: 0.013 кг
